MindStudio Insight服务化调优
简介
MindStudio Insight工具以时间线（Timeline）的呈现方式，将请求端到端的执行情况平铺在时间轴上，直观体现请求在各个关键阶段的耗时情况以及当下请求的状态信息，可帮助用户快速识别服务化性能瓶颈，并调整调优策略。
使用前准备
环境准备
请先安装MindStudio Insight工具，具体安装步骤请参见《MindStudio Insight安装指南》。
数据准备
数据说明
MindStudio Insight支持导入性能数据文件，并以图形化形式呈现相关内容。在服务化调优场景中，主要支持导入两种数据类型，分别为可视化折线图的SQLite数据库文件（profiler.db）和推理服务化请求trace数据的json文件（chrome_tracing.json）。
根据文件类型的不同，MindStudio Insight提供了灵活的导入方式，具体如表 1 数据导入方式所示。
文件名称 |
导入方式 |
|---|---|
chrome_tracing.json |
支持导入单文件。 |
profiler.db |
- 支持导入单文件。 |
以“ms_service_”开头的db文件 |
支持导入同一个文件夹下以“ms_service_”开头的多个db文件，这些文件代表多个进程文件，以及一个总体的db文件，只需选择文件夹目录即可。 |
注意事项
支持同时导入系统调优和服务化调优的性能数据，需将两个场景的数据置于同一文件夹中，导入时选择该文件夹即可。
数据获取方法请参见《性能调优工具指南》中的“msServiceProfiler服务化调优工具 > msServiceProfiler服务化调优 > 数据解析”章节。
时间线（Timeline）
功能说明
在服务化调优过程中，MindStudio Insight工具以时间线（Timeline）的呈现方式，将请求端到端的执行情况平铺在时间轴上，直观体现请求在各个关键阶段的耗时情况以及当下请求的状态信息。通过分析时间线，用户可以快速识别服务化性能瓶颈，并根据问题现象，调整调优策略。
通过观察时间线视图各个层级上的耗时长短、间隙等判断对应的关键阶段是否存在性能问题。
界面介绍
界面展示

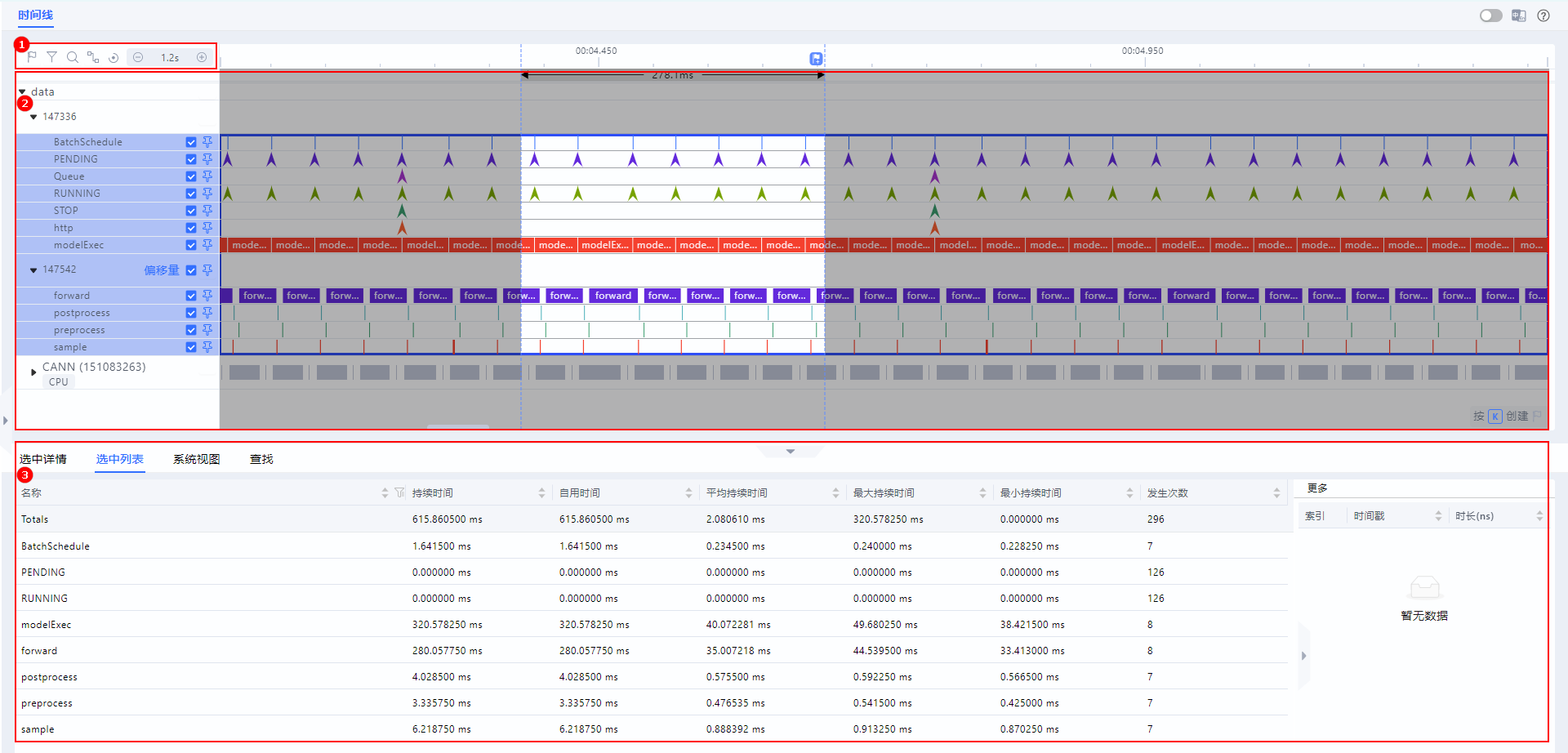

时间线（Timeline）界面包含工具栏（区域一）、图形化展示（区域二）和数据窗格（区域三）三个部分，如图 1 时间线界面所示。
区域一：工具栏，包含常用快捷按钮，从左至右依次为标记列表、过滤（支持按卡或按泳道过滤展示）、搜索、连线事件、重置缩放（页面复原）和时间轴缩小放大按钮。
区域二：图形化展示，左侧显示服务化采集的性能数据，一层级为进程，二层级为请求的各个关键阶段信息，具体泳道信息请参见泳道信息。右侧为时间线视图，逐行对时间线进行图形化展现，包括各关键阶段执行序列和执行时长。
区域三：数据窗格，统计信息或指令详情信息展示区，选中详情（Slice Detail）为选中单个关键阶段的详细信息、选中列表（Slice List）为泳道选中区域的关键阶段列表信息。
表 1 泳道信息
泳道名称 |
说明 |
|---|---|
CPU Usage |
CPU平均利用率。仅在开启host_system_usage_freq数据采集开关后采集到的数据才会展示该泳道。 |
Memory Usage |
Host侧系统内存使用率。仅在开启host_system_usage_freq数据采集开关后采集到的数据才会展示该泳道。 |
NPU Usage |
NPU内存占用。仅在开启npu_memory_usage_freq数据采集开关后采集到的数据才会展示该泳道。 |
KVCache |
KV Cache剩余量随时间变化图。 |
BatchSchedule |
组batch时间，单位ns。 |
WAITING |
请求转移到WAITING状态的时刻。 |
PENDING |
请求转移到PENDING状态的时刻。 |
RUNNING |
请求转移到RUNNING状态的时刻。 |
RUNNING2 |
请求转移到RUNNING2状态的时刻。 |
SWAPPED |
batch进入SWAPPED状态的时刻。 |
RECOMPUTE |
请求转移到RECOMPUTE状态的时刻。 |
SUSPENDED |
batch进入SUSPENDED状态的时刻。 |
END |
请求转移到END状态的时刻。 |
END_PRE |
请求转移到END_PRE状态的时刻。 |
STOP |
batch进入STOP状态的时刻。 |
PREFILL_HOLD |
batch进入PREFILL_HOLD状态的时刻。 |
http |
http请求完整生命周期数据，包含http请求的接收，encode，decode的时间。 |
batchFrameworkProcessing |
组batch数据，包含组batch时间，当前batch的类型（prefill或者decode），请求的rid和迭代次数。 |
preprocessBatch |
IBIS数据下发中给batch添加参数的时间，单位ns。 |
SerializeExecuteMessage |
IBIS数据下发中序列化时间，单位ns。 |
setInferBuffer |
IBIS数据下发中设置buffer时间，单位ns。 |
grpcWriteToSlave |
IBIS数据下发中gRPC读，单位ns。 |
deserializeExecuteRequestsForInfer |
IBIS数据下发中反序列化时间，单位ns。 |
convertTensorBatchToBackend |
IBIS数据下发中request转化时间，单位ns。 |
getInputMetadata |
IBIS数据下发中获取metadata时间，单位ns。 |
beforemodelExec |
模型执行前处理时间，单位ns。 |
modelExec |
模型执行数据，单位ns，包含执行时间，当前batch的类型（prefill或者decode），请求的rid和迭代次数。 |
instanceExecute |
模型实例执行时间，单位ns。 |
Queue |
请求进入队列的时刻。 |
PDcommunication |
PD分离通信时间，单位ns。仅在PD分离场景下存在该泳道。 |
forward |
模型推理前向传播时间，单位ns。 |
operatorExecute |
Python侧模型执行接口时间，单位ns。 |
processPythonExecResult |
数据接收中response转化，序列化以及写入共享内存时间，单位ns。 |
deserializeExecuteResponse |
数据接收中反序列化时间，单位ns。 |
saveoutAndContinueBatching |
数据接收中将response解析为output的时间，单位ns。 |
continueBatching |
数据接收中将请求加入队列的时间，单位ns。 |
sendExecuteMessage |
发送执行信息时间，单位ns。 |
postprocess |
模型推理后处理时间，单位ns。 |
preprocess |
模型推理前处理时间，单位ns。 |
processBroadcastMessage |
通信广播信息时间，单位ns。 |
sample |
采样时间，单位ns。 |
PullKVCache |
PD节点之间的KVCache传输时间，单位ns。仅在PD分离场景下存在该泳道。 |
CANN |
算子执行时间，单位ns。仅在开启acl_task_time数据采集开关后采集到的数据才会展示该泳道。 |
dpBatch |
模型推理过程中各请求对应的dp域信息。 |
RequestState |
模型推理过程中请求状态变化。 |
使用说明
服务化调优场景下，时间线（Timeline）界面的使用说明可参见《MindStudio Insight系统调优》的“使用说明”。
选中详情

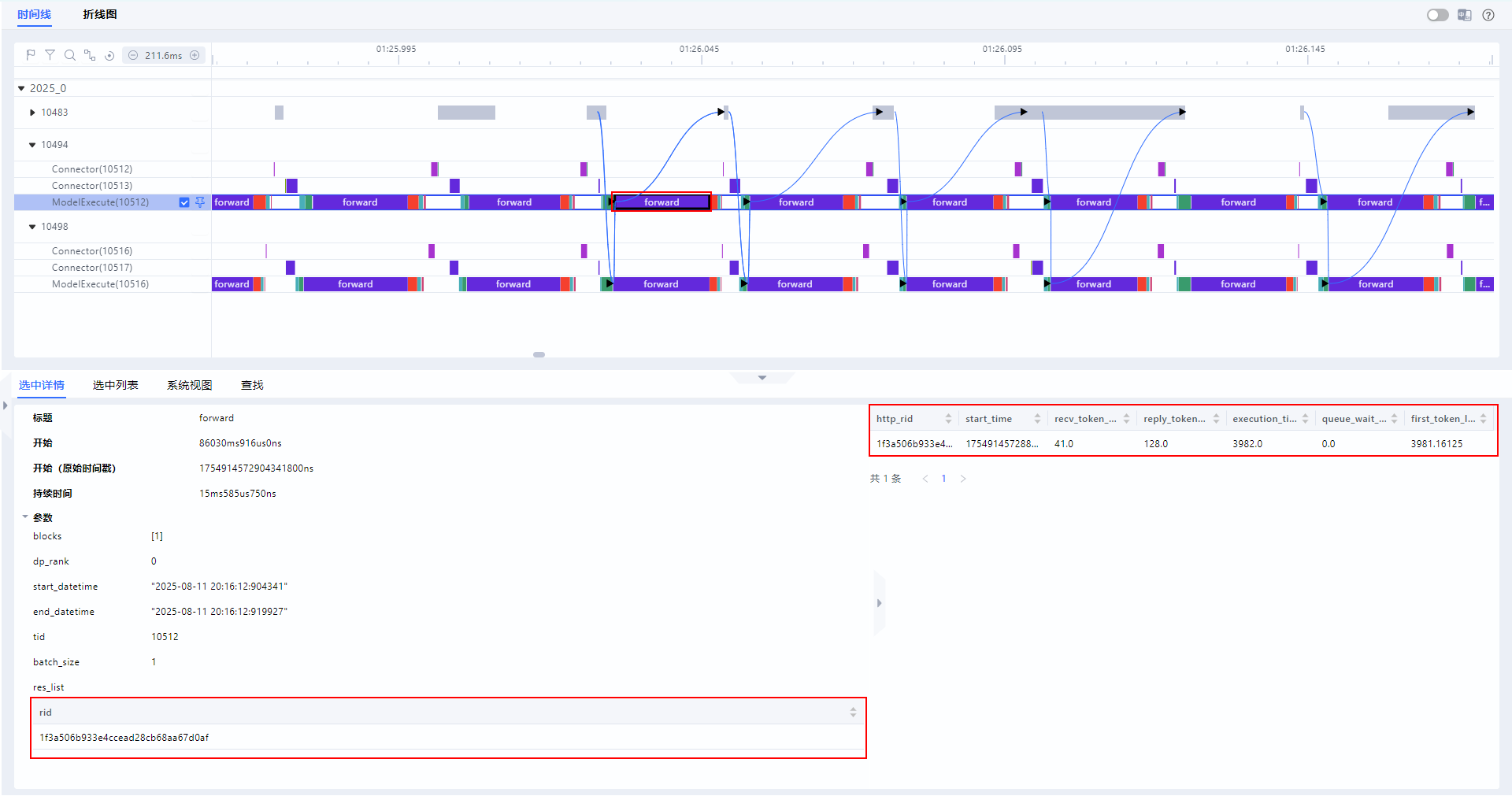

当选中单个关键阶段色块时，可在下方“选中详情”页签中显示该关键阶段的详情信息，当“选中详情”中存在res_list信息时，单击表格中rid列表的任意一行，会在“选中详情”的右侧区域显示对应rid的request详细信息，request详情根据实际采集的信息动态显示，如图 1 选中详情所示，字段解释如表 1 选中详情字段解释所示。
中文字段 |
英文字段 |
说明 |
|---|---|---|
标题 |
Title |
名称。 |
开始 |
Start |
起始时间。 |
开始（原始时间戳） |
Start(Raw Timestamp) |
数据采集到的原始开始时间。 |
持续时间 |
Wall Duration |
总耗时。 |
参数 |
Args |
关键阶段的相关参数信息。 |
系统视图
在“系统视图”页签，当选择“统计系统视图”时，页面包含卡序号选框、服务化数据页签，在卡序号选框中可以选择想要查看的卡。

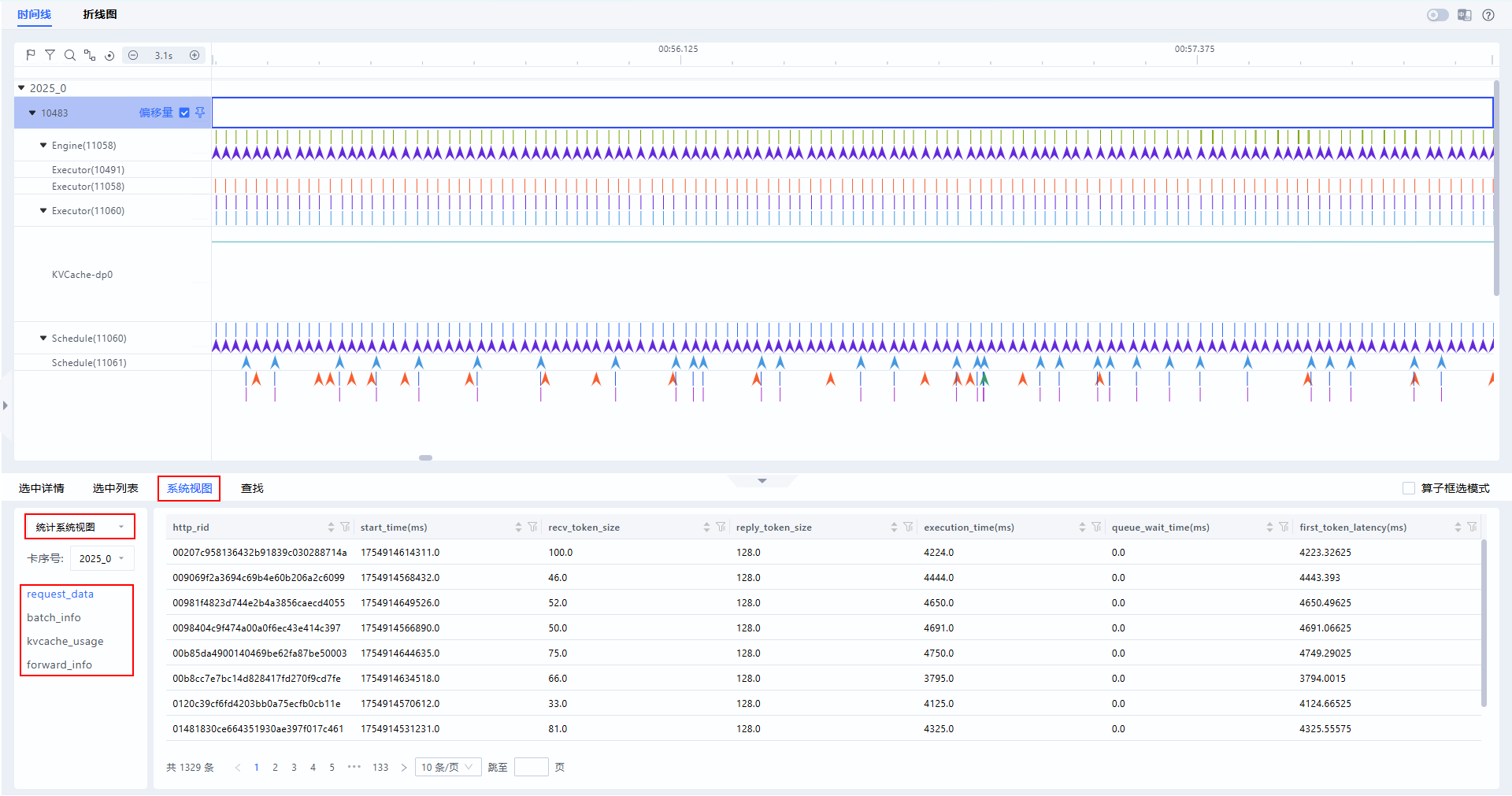

服务化数据包括kvcache_usage、batch_info、request_data和forward_info等页签，如图 2 系统视图所示。
选择任一服务化数据，右侧区域会显示对应的详细信息，字段解释如表 2 服务化视图字段说明所示，且各字段支持搜索，在字段名称后单击
，可搜索所需信息。
中文字段 |
英文字段 |
说明 |
|---|---|---|
kvcache_usage |
||
rid |
rid |
请求ID。 |
name |
name |
具体改变显存使用的方法。 |
real_start_time_ms |
real_start_time_ms |
发生显存使用情况变更的时间，单位ms。 |
device_kvcache_left |
device_kvcache_left |
显存中剩余blocks数量。 |
kvcache_usage_rate |
kvcache_usage_rate |
kvcache利用率。 |
batch_info |
||
name |
name |
用于区分组batch和执行batch。name为batchFrameworkProcessing表示组batch；name为modelExec表示执行batch。 |
res_list |
res_list |
batch组合情况。 |
start_time_ms |
start_time_ms |
组batch或执行batch的开始时间，单位ms。 |
end_time_ms |
end_time_ms |
组batch或执行batch的结束时间，单位ms。 |
batch_size |
batch_size |
batch中的请求数量。 |
batch_type |
batch_type |
batch中的请求状态（prefill和decode）。 |
during_time_ms |
during_time_ms |
执行时间，单位ms。 |
dp*_rid |
dp*_rid |
DP域包含的请求ID，*表示DP域ID，取值为[0, n-1]。 |
dp*_size |
dp*_size |
DP域的batchsize，*表示DP域ID，取值为[0, n-1]。 |
dp*_forward_ms |
dp*_forward_ms |
DP域中执行时长最长的forward的执行时间，单位ms，*表示DP域ID，取值为[0, n-1]。 |
request_data |
||
http_rid |
http_rid |
HTTP请求ID。 |
start_time_ms |
start_time_ms |
请求到达的时间，单位ms。 |
recv_token_size |
recv_token_size |
请求的输入长度。 |
reply_token_size |
reply_token_size |
请求的输出长度。 |
execution_time_ms |
execution_time_ms |
请求端到端耗时，单位ms。 |
queue_wait_time_ms |
queue_wait_time_ms |
请求在整个推理过程中在队列中等待的时间，这里包括waiting状态和pending状态的时间，单位ms。 |
first_token_latency |
first_token_latency |
首Token时延，单位ms。 |
forward_info |
||
name |
name |
标注forward事件，代表模型前向执行过程。 |
relative_start_time(ms) |
relative_start_time(ms) |
每台机器上forward与第一个forward之间的时间。 |
start_time(ms) |
start_time(ms) |
forward的开始时间。 |
end_time(ms) |
end_time(ms) |
forward的结束时间。 |
during_time(ms) |
during_time(ms) |
forward的执行时间，单位ms。 |
bubble_time(ms) |
bubble_time(ms) |
forward之间的空泡时间，单位ms。 |
batch_size |
batch_size |
forward处理的请求数量。 |
batch_type |
batch_type |
forward中的请求状态。 |
forward_iter |
forward_iter |
不同卡上forward的迭代序号。 |
dp_rank |
dp_rank |
标识forward的DP信息，相同DP域该列的值相同。 |
prof_id |
prof_id |
标识不同卡，相同的卡该列的值相同。 |
hostname |
hostname |
标识不同机器，相同机器该列的值相同。 |
支持生成色块相关折线图
在服务化调优场景下，支持生成任意色块的“执行时间折线图”和“空泡折线图”，便于分析问题。

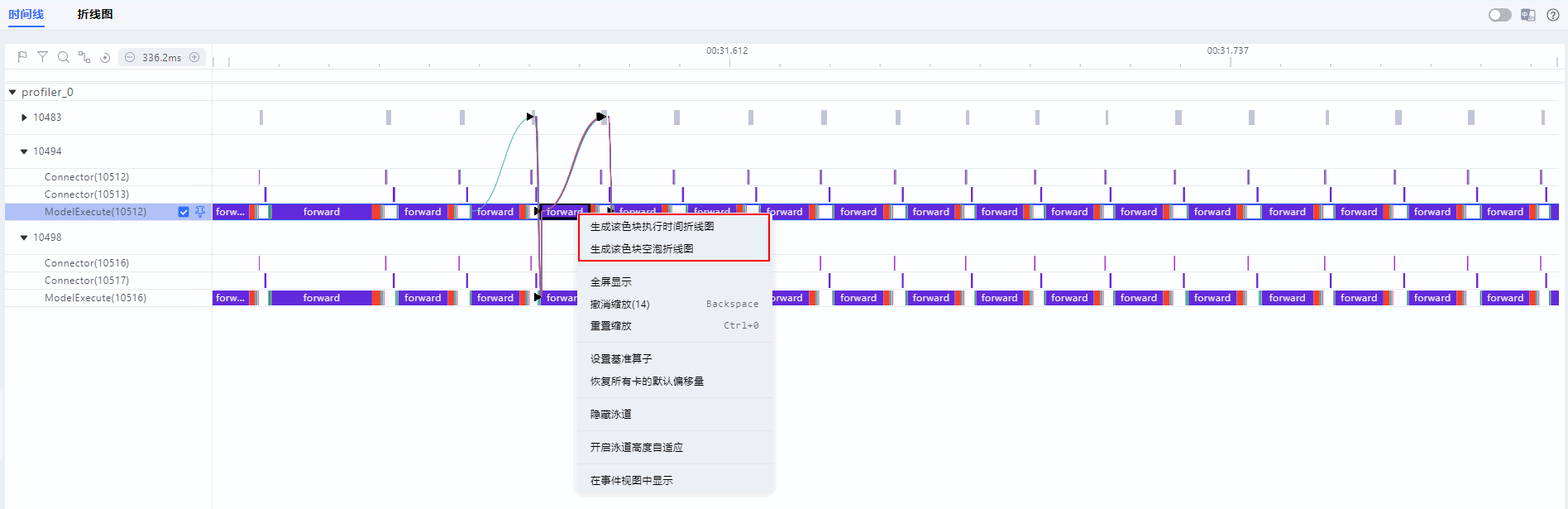

在时间线（Timeline）界面，选择任一泳道的任意一个色块，单击鼠标右键，选择“生成该色块执行时间折线图”或“生成该色块空泡折线图”，跳转至折线图（Curve）界面，生成该色块所在泳道的对应折线图和数据详情，显示平均持续时间和持续时间，如图 3 生成色块折线图所示。

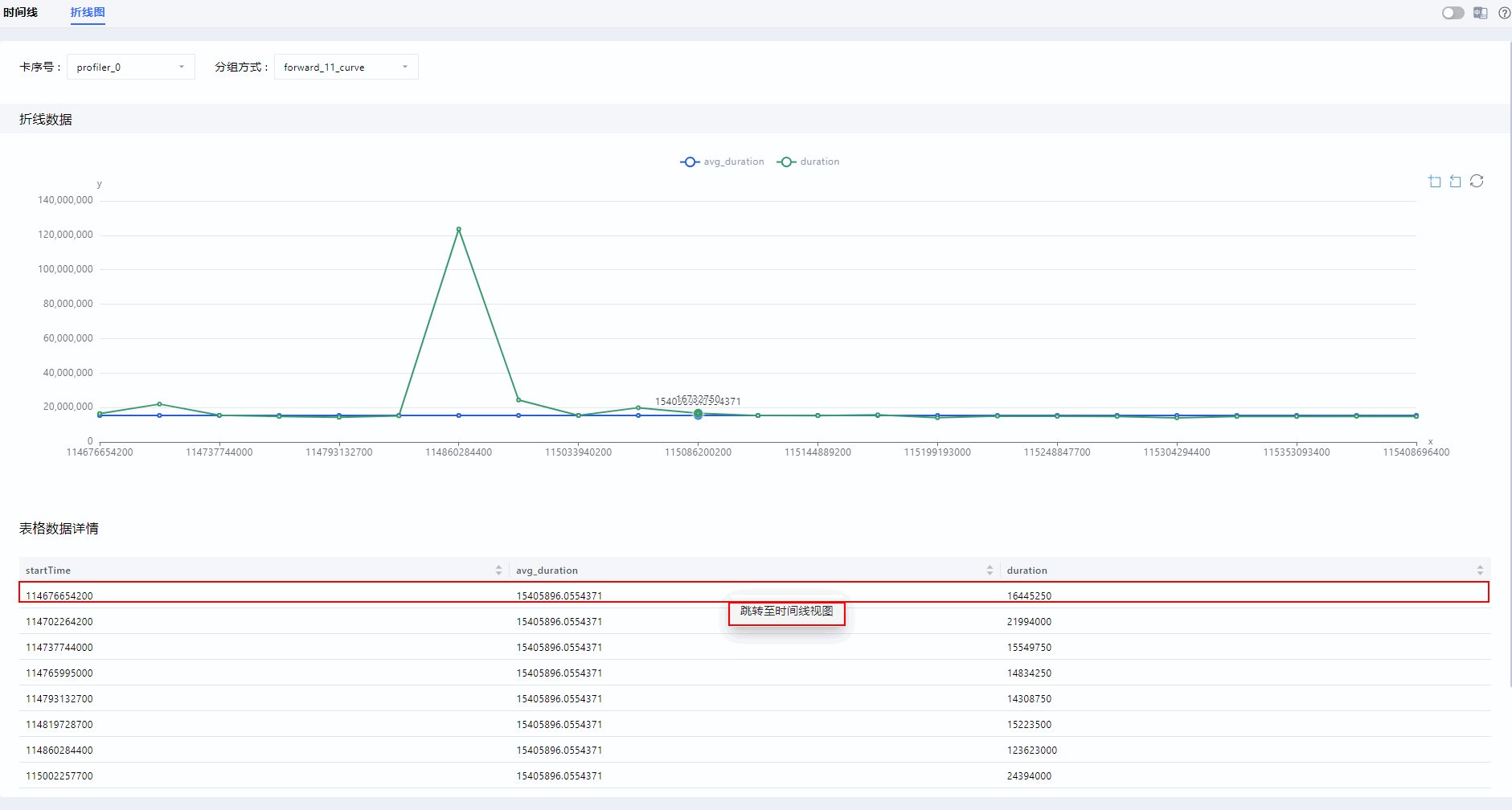

如果在折线图中发现异常，需要定位异常点，可区域放大选择需查看的异常点，在折线图下方数据详情表格中找到对应数据，在数据所在行单击鼠标右键，选择“跳转至时间线视图”，可跳转至时间线（Timeline）界面，定位至具体的色块上，如图 4 跳转至时间线视图所示。
折线图（Curve）
功能说明
支持以折线图和数据详情表的形式展示具体数据变化，便于直观的分析。仅当导入profiler.db文件时，展示折线图（Curve）界面。
界面介绍

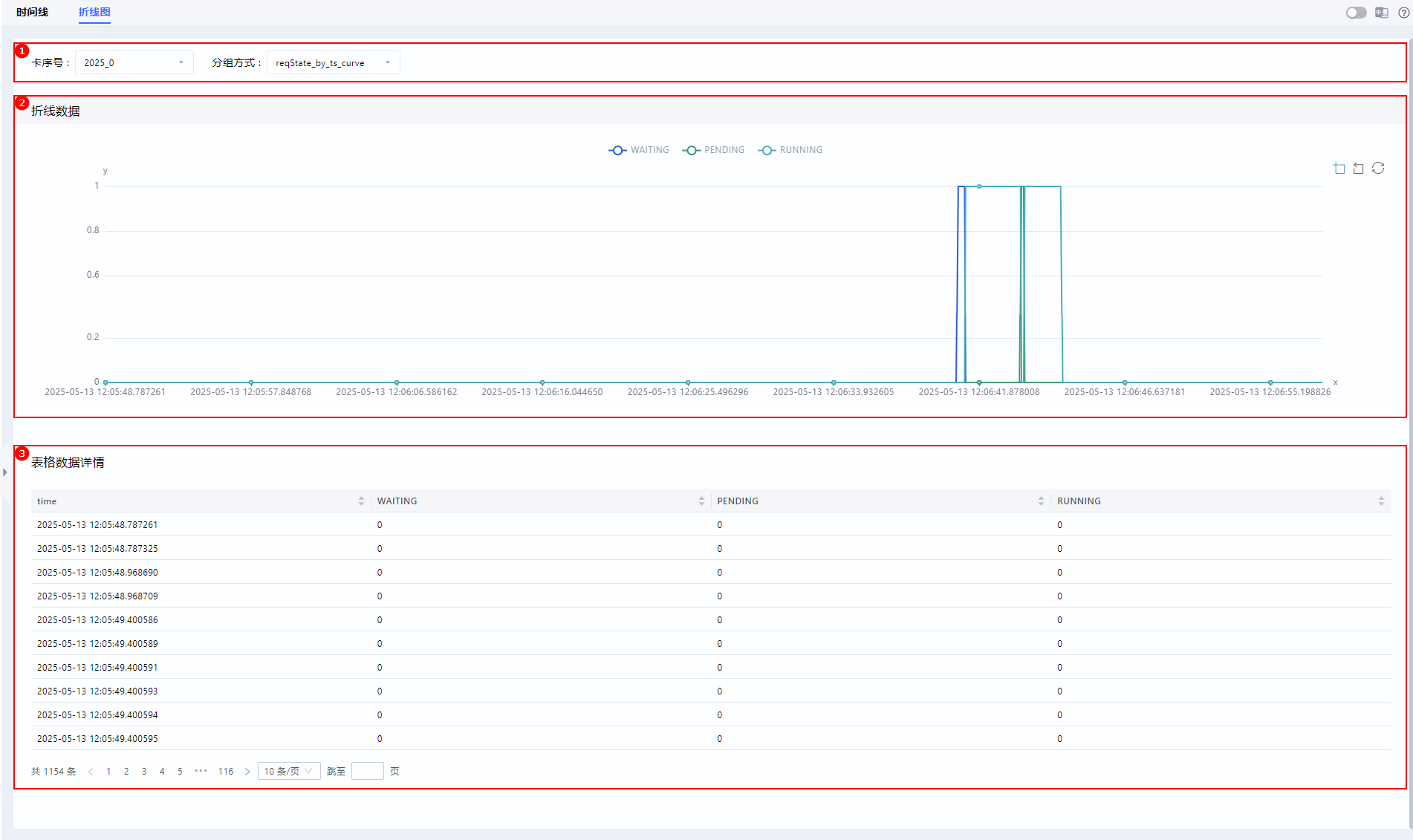

折线图（Curve）界面包含参数配置栏（区域一）、折线数据（区域二）和表格数据详情（区域三）三个部分组成，如图 1 折线图界面所示。
区域一：参数配置栏，包含卡序号和分组方式。
区域二：折线数据，以折线图形式展示数据的变化情况。
区域三：表格数据详情，展示了SQLite数据库的详细数据。表格支持排序和分页功能。单击每列的表头，可根据当前列的升序、降序和默认排序呈现数据。
使用说明
支持折线图局部放大和还原
MindStudio Insight支持通过鼠标左键框选放大选中部分和右键还原进行折线图的展示。为提升显示性能，折线图在数据量较大时会隐藏大部分点，可在框选到足够精细区域时显示所有点位，也可单击鼠标右键还原最初整体展示效果。

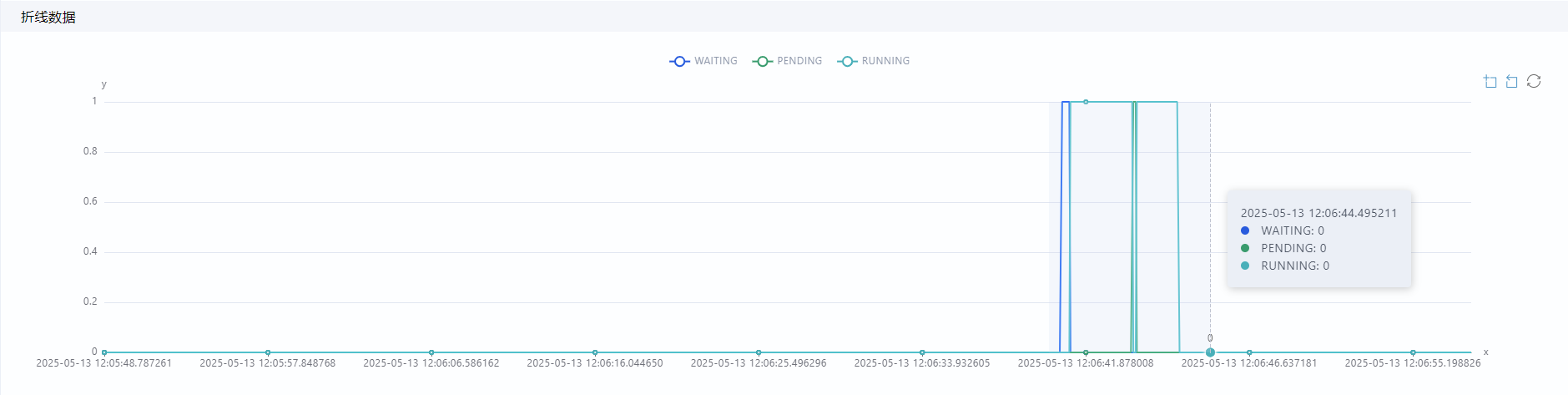

在折线图中单击鼠标左键拖至需要放大的终点位置并松开鼠标左键，框选部分将会被放大；如果还存在点被隐藏，重复放大操作即可展示被隐藏的点，选中放大区域如图 1 选中放大区域所示。
在折线图中也可单击正上方的图例，选择隐藏所需的折线，隐藏后，该折线在图中不展示，对应图例置灰，再次单击置灰图例，可将其重新展示。
[!NOTE]
单击折线图右上角
按钮，使其为置灰状态，则折线图将锁定，不再支持鼠标左键框选放大功能；再次单击此按钮，或者单击鼠标右键即可恢复。放大功能默认开启。
单击折线图右上角
按钮，折线图将会撤销一次放大操作。
单击折线图右上方
按钮，折线图将会恢复最初状态。
